P1702 是什么?
P1702 是由德国 langer-emv 生产并由 EUTTEST 代理销售的专用于IC集成电路的电场测试探头,频率范围可达3GHz,金属的外壳能和 GND25 连接板吻合并隔离外部信号干扰。
P1702 作用:
P1702 型高频电场探头用于测量从一个集成电路发出的电场。这些电场会耦合到探头的电极上。由此产生的延迟电流会造成相连的频谱分析仪的输入端电压下降。相连的频谱分析仪会测量这些压降。
P1702 技术参数:
频率范围 | 0 – 3 GHz |
输出接口 | N母 (50 Ω) |
电场源大小 | 42 mm Ø |
![P1702的频率特性曲线](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)

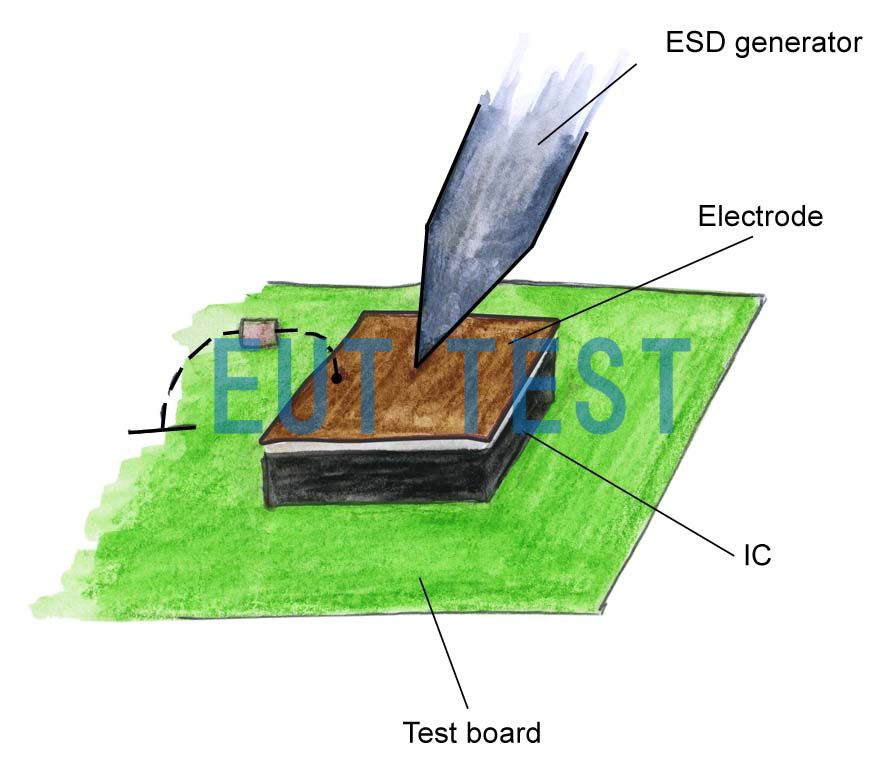

![P1702组成结构图解](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
![P1702测试系统](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
如上图所示,P1702 底部安装有电场探头,可以感应IC表面的电场并显示到频谱仪上。
![P1702测试系统实际布置图](https://www.euttest.com/wp-content/plugins/wp-fastest-cache-premium/pro/images/blank.gif)
P1702 测试系统需要配合其他附件一起使用,详情联系EUTTEST
P1702 可与以下产品组成测试系统:
- P1602, 高频磁场探头;
- P1702, 高频电场探头;
- CS-ESA set, ESA芯片扫描软件;
- EPM 02 ;
- BPM 02, dB/dt 场测试系统;
- D70 h03 ;
- D70 h10;
- FKE 30;
- 此设备适用标准:IEC 61967-2 集成电路EMC测试设备
- 此设备适用于行业:集成电路半导体芯片和器件
